WinTopo: возможности Freeware и Pro, векторизация, форматы и ограничения

WinTopo — настольная программа SoftSoft Ltd для преобразования растровых изображений в векторные данные, прежде всего для последующей работы в CAD, GIS и CNC-средах. Это не фоторедактор и не сервис художественной трассировки: основной сценарий — взять отсканированный чертёж, карту, схему или другой растр с линиями, подготовить изображение, извлечь полилинии и при необходимости сохранить результат в инженерном или геоинформационном формате. На момент подготовки обзора продукт остаётся доступным в двух редакциях — бесплатной WinTopo Freeware и платной WinTopo Pro; официальный сайт продолжает предоставлять установщики, справку и покупку лицензии Pro.

Задать вопрос фотографу

Андрей Фёдоров

Как вы могли заметить, здесь есть ТОП-ы на все случаи жизни, причём, их список постоянно пополняется. Кроме того, каждый год они обновляются, ведь я включаю в рейтинги реально лучшие аппараты из всех имеющихся в текущий момент на рынке. Именно мой опыт и знания помогли создать ресурс ТОП Фотограф, который, я надеюсь, приносит вам что-то полезное.

Задать вопрос

Что такое WinTopo и для каких задач он предназначен

WinTopo относится к классу raster-to-vector converters. Исходное изображение состоит из пикселей, а результат строится из геометрических объектов — линий, полилиний и, в Pro, распознанных дуг. Такая трансформация нужна там, где скан документа требуется не просто посмотреть, а превратить в геометрию, которую можно перенести в CAD, GIS или другое приложение, работающее с координатами и векторными сущностями.

Ключевое отличие WinTopo от обычного графического редактора заключается в приоритете геометрии. Программа не ориентирована на цветокоррекцию фотографии, ретушь, слои, маски и художественные эффекты. Инструменты яркости, контраста, гаммы, пороговой обработки, обрезки и удаления мелких дефектов нужны здесь как подготовка растра перед извлечением линий. Итог оценивается не по тому, насколько «красиво» выглядит картинка, а по тому, насколько корректно проведены полилинии, сохранены пересечения, масштаб и координатная привязка.

Разработчик WinTopo — британская SoftSoft Ltd. На действующих страницах продукта представлены две настольные редакции для Windows: WinTopo Freeware и WinTopo Pro. Отдельной мобильной версии, браузерного редактора или облачной версии в текущей линейке WinTopo нет. Поэтому одноимённые приложения или веб-инструменты для карт, топографии либо фотографий не следует смешивать с рассматриваемой программой.

Краткие характеристики

Текущий статус, установка и распространение

WinTopo не является снятым с продажи архивным продуктом. Страница загрузки продолжает предлагать WinTopo Freeware и WinTopo Pro, а страница покупки принимает заказ лицензии Pro. Это важный момент для старой по стилю программы: внешний вид интерфейса и часть справочных иллюстраций действительно напоминают приложения эпохи Windows XP, однако сам продукт на момент обзора официально распространяется.

Установщик Freeware включает также оценочную версию Pro. Пользователь может работать в бесплатной редакции и отдельно запускать Pro для знакомства с расширенными функциями. На странице загрузки указан размер около 29 МБ для каждой редакции. Для Pro на 64-битной Windows ставится 64-битная версия; Freeware остаётся 32-битной, но рассчитана на запуск и в 64-битной системе.

Официальный минимальный ориентир по аппаратным ресурсам скромный: процессор Intel или AMD от 1 ГГц, 0,5 ГБ оперативной памяти и около 50 МБ дискового пространства. Практический предел при обработке больших сканов задаётся не только этими числами: некоторые алгоритмы, особенно Canny edge detection, используют заметно больше памяти, а сохранение исходного растра при One-Touch Vectorisation требует дополнительной памяти для копии изображения.

Загрузка выполняется через веб-форму, где присутствуют поля имени, компании и e-mail, а также простая проверка против автоматических загрузок. Для самой WinTopo Freeware отдельный лицензионный код не нужен. Pro использует локальный серийный номер компьютера для выдачи лицензии, а покупка активирует сохранение, печать и экспорт полной работы на конкретной машине.

Чем отличаются WinTopo Freeware и WinTopo Pro

Бесплатная редакция — не демонстрационный режим с водяным знаком и не временная лицензия. Она является самостоятельным бесплатным продуктом с One-Touch Vectorisation, двумя методами выделения центральных линий, Canny edge detection, сглаживанием и сокращением полилиний, базовой обработкой изображения и набором векторных форматов экспорта. Её ключевое ограничение — не время работы, а отсутствие продвинутых функций Pro.

Для простой разовой конвертации чёткой чёрно-белой схемы Freeware часто закрывает саму задачу преобразования. Pro нужен там, где качество источника требует очистки, линии пересекаются сложным образом, требуется сохранить цвет, распознать дуги, привязать координаты, вручную исправить геометрию или запустить серию файлов без повторения одних и тех же действий.

Интерфейс: рабочее окно, меню и панели

WinTopo использует классическую оконную компоновку Windows. Основная часть окна занята растром и наложенными на него векторами. Сверху находятся меню и основная панель инструментов, снизу — строка состояния. В Pro справа по умолчанию доступна панель Digitising Toolbar для ручной оцифровки и корректировки геометрии. Меню, подписи кнопок и диалоги в действующей официальной справке показаны на английском языке; отдельная русская локализация там не обозначена.

Меню File отвечает за открытие изображения, получение растра, сохранение и экспорт, пакетную обработку и лицензирование Pro. Image содержит операции подготовки растра. Vector объединяет векторизацию, геопривязку, масштаб и команды работы с полилиниями. View управляет отображением растра и векторов, масштабом, узлами, идентификаторами линий и другими диагностическими слоями.

Строка состояния имеет практическую роль. В обычном режиме она показывает информацию о состоянии приложения и масштабе просмотра, а после геопривязки — растровые и векторные координаты под курсором. При обрезке там же отображаются точные размеры и положение выделения. Благодаря этому WinTopo остаётся не только автоматическим конвертером, но и средой для проверки геометрии перед экспортом.

В диалогах обработки часто присутствует небольшое окно предварительного просмотра. Изменение параметров сразу отражается на выбранном участке изображения, что помогает оценить эффект до применения к целому растру. Для технической трассировки это важнее декоративного превью: чрезмерная очистка способна удалить тонкую линию, а слишком мягкая — оставить шум, который затем превратится в лишние полилинии.

Как устроена векторизация

Базовый процесс WinTopo состоит из двух этапов. Сначала растр истончается: области, которые выглядят как линии, приводятся к однопиксельной структуре. Затем из этих пиксельных линий извлекаются реальные векторные сегменты и полилинии. One-Touch Vectorisation выполняет оба этапа как один сценарий, но их параметры можно настраивать отдельно.

Stentiford и Zhang Suen

Stentiford и Zhang Suen доступны в обеих редакциях. Оба метода ориентированы на получение центральной линии толстых растровых штрихов. Stentiford лучше сохраняет криволинейные участки, тогда как Zhang Suen рассчитан на более предсказуемую обработку прямых линий. В чертеже с преобладанием ортогональной геометрии разумно сравнивать эти два результата, а не принимать первый автоматический вариант как окончательный.

Best Combination

Best Combination присутствует только в Pro. Метод объединяет свойства Stentiford и Zhang Suen: стремится сохранить плавные кривые, прямые участки и более удачно вести себя на угловых переходах. При этом он способен укоротить некоторые линии, поэтому выбор алгоритма остаётся компромиссом между чистотой геометрии и сохранением исходной растровой структуры.

Simple и Canny Edge Detection

Методы edge detection решают другую задачу: ищут не середину толстой области, а её границы. Simple Edge Detection доступен только в Pro и ориентирован на хорошо выраженные контрастные края. Canny присутствует и в Freeware, и в Pro и рассчитан также на менее чётко отделённые границы. Для фотографических или залитых фигур это может быть полезнее центрлайна, но после edge detection часто требуется дополнительное thinning, чтобы получить пригодную однопиксельную структуру.

Canny требует больше памяти, чем простое выделение границ. На очень большом растре это может стать причиной резкого замедления или нехватки памяти. В такой ситуации полезнее сначала уменьшить разрешение или размер изображения, если мелкие детали не критичны, а затем повторить векторизацию на более компактном источнике.

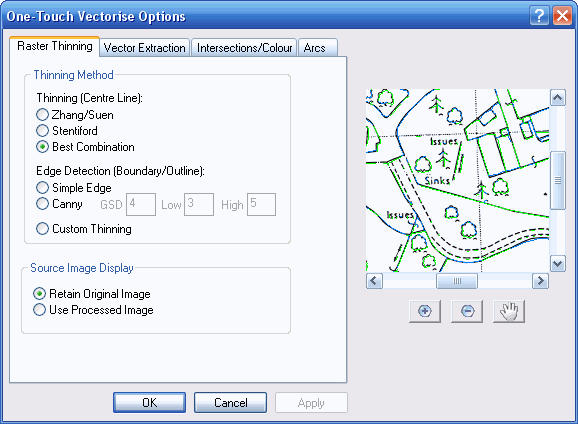

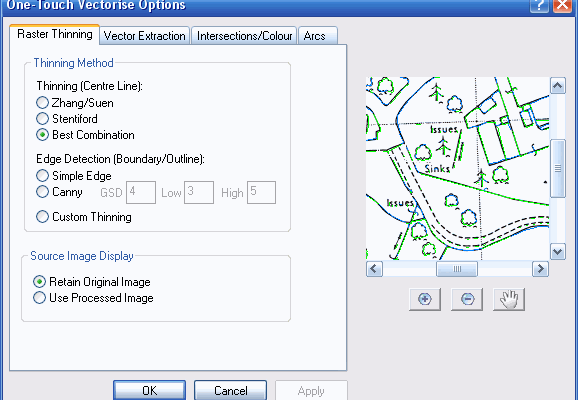

One-Touch Vectorisation: быстрый режим без потери доступа к настройкам

One-Touch Vectorisation — центральный быстрый сценарий программы: открыть растр, запустить One-Touch и сохранить вектор. Внутри этого режима всё равно можно выбрать алгоритм thinning или edge detection, а также определить, что произойдёт с исходным растром после обработки.

Опция Retain Original Image сохраняет исходное изображение неизменным и обрабатывает копию. Это безопаснее для итераций, но требует дополнительной памяти. Use Processed Image работает непосредственно с исходным растром в текущей сессии: после процедуры пользователь видит уже обработанное, истончённое изображение. Если планируется несколько сравнительных проходов с разными параметрами, сохранение исходника облегчает возврат к исходному состоянию.

One-Touch не отменяет настройки Vector Extraction. Сглаживание, сокращение полилиний, правила пересечений и распознавание дуг применяются в соответствии с текущими параметрами. Поэтому одинаковая кнопка на двух разных сессиях может дать разный результат, если до этого менялись опции извлечения.

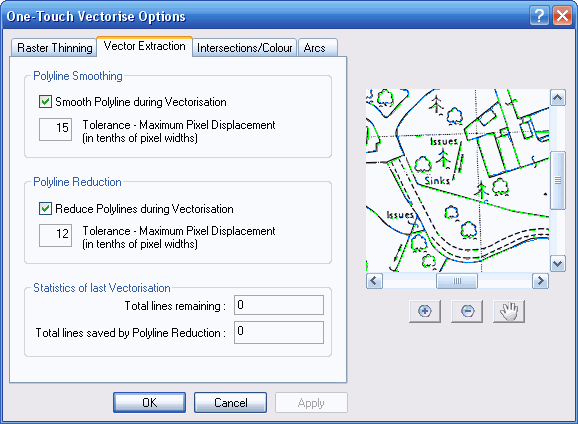

Сглаживание и сокращение полилиний

Сырой векторный результат повторяет каждый заметный поворот однопиксельной линии. Это точно относительно растра, но может создать множество коротких сегментов и характерную лесенку. Для устранения этого эффекта WinTopo использует Polyline Smoothing и Polyline Reduction.

Smoothing корректирует положение вершин так, чтобы линия шла плавнее, сохраняя близость к пиксельному источнику. Количество сегментов при этом не обязательно уменьшается. Polyline Reduction решает другую проблему: заменяет последовательности мелких векторов более длинными прямыми, когда отклонение укладывается в заданный допуск.

Допуск Polyline Reduction задаётся в десятых долях ширины пикселя. Чем выше значение, тем агрессивнее сокращается геометрия и тем сильнее потенциальное отклонение от исходного контура. В справочном примере сокращение способно уменьшить количество векторов на десятки процентов, но увеличение допуска постепенно убирает мелкие детали. Поэтому контроль результата должен включать не только размер DXF или число полилиний, но и визуальное сравнение сложных узлов, коротких отводов и кривых.

Комбинация Smoothing и Polyline Reduction полезна тем, что сглаживание выполняется первым. После него можно применять сокращение с меньшим допуском и получить более компактный набор сегментов без такой сильной потери формы. Это особенно актуально для больших сканов, где идеально пиксельная векторизация создаёт слишком тяжёлый файл для последующего CAD или GIS.

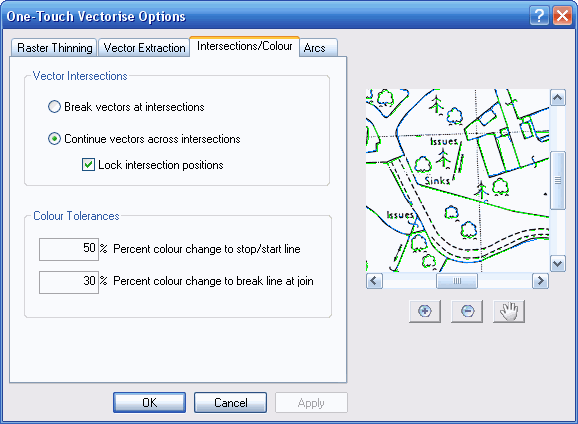

Пересечения, цвет и распознавание дуг в Pro

В Freeware каждая полилиния останавливается на пересечении. Такой подход создаёт явные узлы, но способен дробить длинные трассы. WinTopo Pro умеет продолжать линии через пересечения, анализируя направление и цвет. Для инженерных чертежей также доступна фиксация положений пересечений, чтобы последующее сглаживание, сокращение или распознавание дуг не разорвали T-образный узел.

Цветовые допуски нужны только для цветного растра. Они определяют, насколько сильно может меняться цвет пикселей вдоль линии до начала новой полилинии и когда отличия цвета на пересечении должны заставить линии разделиться. Это не художественная палитра и не инструмент коррекции изображения: настройки управляют логикой построения цветных векторов.

Arc Recognition в Pro пытается заменить последовательности сегментов гладкими дугами. Пользователь задаёт допуск отклонения дуги от пиксельного пути и минимальную кривизну. Слишком строгий допуск даёт меньше и более короткие дуги; слишком свободный способен увести геометрию от исходного контура. Для экспорта в DXF Pro предлагает сохранять дуги либо внутри полилиний, либо отдельными ARC entities — это полезно, когда принимающая CAD-система по-разному поддерживает дуги в полилиниях.

Подготовка растра перед векторизацией

Качество исходного скана непосредственно определяет качество векторизации. WinTopo поэтому содержит не только сам извлекатель векторов, но и набор операций подготовки. В обеих редакциях доступны перевод в оттенки серого, яркость, контраст, гамма, RGB threshold, поворот, зеркальное отражение и изменение размеров. Pro добавляет более специализированные операции очистки.

• Despeckle удаляет мелкие отдельные точки и пятна, которые иначе превратятся в короткие ненужные линии.
• Prune обрезает небольшие ответвления и хвосты после обработки.
• Fill Holes заполняет небольшие отверстия в областях изображения.
• Heal используется для восстановления разрывов и дефектов линий.
• Erode уменьшает области растра и может помогать при слишком толстых элементах.
• Snap Lines помогает соединить близко расположенные концы растровых линий.
• Threshold HSV/HSL в Pro даёт дополнительный способ разделения цветов помимо RGB.
• Reduce Palette Colours уменьшает количество цветов перед цветной векторизацией.

Отдельно доступны Pen, Eraser и Erase Area для ручной правки пикселей. Ими можно дорисовать короткий разрыв, стереть мусор или убрать целый ненужный участок до запуска извлечения. Это простой, но полезный механизм: иногда один дефект скана проще удалить вручную, чем пытаться подобрать глобальный порог, который одновременно изменит всё изображение.

При сохранении подготовленного растра WinTopo поддерживает BMP, TIF, PNG и JPG. Для промежуточного технического изображения предпочтительнее форматы без потерь, поскольку JPEG-компрессия добавляет артефакты и ложные детали на резких границах. Эти дефекты затем воспринимаются алгоритмом как часть линии и ухудшают трассировку.

Ручная оцифровка и редактирование векторов

WinTopo Pro не ограничивается автоматическим результатом. Digitising Toolbar позволяет рисовать новые полилинии поверх растра и редактировать уже извлечённые векторы. Можно перемещать и вставлять вершины, удалять узлы, разрывать полилинию, соединять две полилинии и использовать режимы привязки.

Ручная оцифровка нужна в двух типичных ситуациях. Первая — автоматический алгоритм не может однозначно интерпретировать плохой или перегруженный фрагмент. Вторая — из всего изображения требуется перенести только отдельные объекты. Вместо очистки огромной части растра пользователь может вручную провести нужную геометрию по подложке.

Snap modes помогают ставить точки точно в центры пикселей, к существующим вершинам или к концам полилиний. Это снижает риск появления почти совпадающих, но геометрически разорванных элементов. Для дальнейшего CAD/GIS-процесса такая разница существенна: визуально линии могут касаться, но программа-получатель будет считать их разными несвязанными объектами.

Масштабирование и геопривязка

Обычный растр сам по себе не содержит инженерного смысла единицы измерения. Если изображение шириной 2000 пикселей просто преобразовать в вектор без масштаба, итоговый чертёж будет иметь ширину 2000 условных единиц. Это не гарантирует соответствия реальным метрам, миллиметрам или координатам проекта.

WinTopo поддерживает масштаб вектора, а Pro добавляет полноценную геопривязку. Пользователь задаёт контрольные точки: выбирает пиксель на растре и вводит соответствующие координаты в векторной системе. Три точки позволяют вычислить преобразование масштаба, поворота, смещения и перекоса. Две точки допустимы, но не дают компенсировать растяжение или skew.

При добавлении более трёх контрольных точек Pro рассчитывает RMS Error. Пользователь может выбирать между режимом Best 3 Points и усреднением по всем точкам, а также временно отключать сомнительные точки. Большая ошибка у одной точки — повод проверить, не была ли она выбрана на неправильном пикселе или введена с ошибочными координатами.

Контрольные точки можно сохранить в отдельный файл и загрузить повторно. Для GIS-сценариев доступно сохранение world file. Если исходный TIFF сопровождается соответствующим TFW, WinTopo Pro может автоматически использовать геопривязку; GeoTIFF также читается с координатной информацией.

Поддерживаемые форматы: что можно открыть и куда сохранить результат

Через Open Image WinTopo открывает BMP, TIFF/TIF, GIF, JPEG/JPG и PNG. Программа определяет тип содержимого по самому файлу, а не только по расширению, поэтому корректно распознаёт, например, TIFF с ошибочным суффиксом. WTX можно открыть как проектный текстовый файл WinTopo: в нём хранятся сведения о векторах и ссылка на исходный растр.

Важно понимать ограничение WTX. Само растровое изображение внутрь проекта не встраивается. Для восстановления сессии исходный растр должен оставаться по тому же пути. Перенос одного WTX на другой компьютер или удаление исходного изображения разрушает эту связку. Для архивирования проекта нужно хранить WTX вместе с исходным файлом и не менять их расположение без необходимости.

WinTopo Pro получает изображение прямо через TWAIN-совместимый источник, например сканер. Кроме того, обе редакции умеют вставлять растр из буфера обмена. Это даёт обходной путь для документов, которые нельзя открыть как самостоятельный поддерживаемый растровый файл: сначала изображение копируется в буфер, затем вставляется в WinTopo.

После векторизации результат можно вывести в несколько классов форматов:

• DXF — основной обменный формат для CAD. WinTopo записывает полилинии; в Pro дуги можно сохранить внутри полилиний или отдельными ARC entities.
• SHP/SHX/DBF — набор файлов ArcView Shapefile. В Pro можно разделять линейные объекты и замкнутые полигоны на отдельные наборы shapefile.
• MIF — MapInfo Interchange Format для GIS-обмена.
• PDF — векторный вывод в Portable Document Format с учётом текущей толщины линий и масштаба.
• ARC — формат R2V ARC без информации о цвете и высоте.
• DI — GenaMap Type 19 Input без информации о цвете.
• WMF и EMF — метафайлы Windows; EMF точнее переносит дуги, но для инженерной точности DXF предпочтительнее.
• ASC — текстовый XYZ-вывод с координатами вершин и идентификаторами полилиний.
• WTX — текстовое представление проекта WinTopo с векторами, а в Pro также с цветом, слоями и геопривязкой.

Копирование векторов через Clipboard фактически использует WMF или EMF-механизм Windows, поэтому это удобно для быстрого переноса, но не является самым надёжным вариантом для точных дуг. Для CAD-обмена безопаснее сохранять DXF и проверять, как конкретная принимающая программа интерпретирует дуги и полилинии.

Пакетная обработка и командная строка

Автоматизация относится к функциям Pro. В Batch Processing пользователь добавляет набор растровых файлов, задаёт последовательность обработки и выбирает папку назначения. Файлы можно добавлять через диалог или перетаскивать из Windows Explorer; при перетаскивании папки WinTopo добавляет поддерживаемые растры из неё.

Если пользователь не задаёт особых параметров, пакетный режим применяет Stentiford Thinning, извлекает векторы и сохраняет DXF. Более сложный конвейер собирается из pre-processing, thinning/edge detection и file output. Перед массовым запуском целесообразно подобрать параметры на одном типичном файле, потому что одна неудачная настройка порога или очистки будет одинаково применена ко всей серии.

Командная строка позволяет запускать WinTopo Pro без ручной работы. Поддерживаются параметры методов thinning, Canny, яркости, контраста, гаммы, очистки, формата вывода, масштаба, получения изображения из TWAIN и буфера обмена, а также подавления основного окна и окон статуса. Несколько файлов можно передать одной командой, после чего к ним применяется одна последовательность операций.

Командный интерфейс полезен не только для пакетной конвертации, но и для интеграции в сторонний локальный процесс. При этом WinTopo не становится облачным сервисом: речь идёт о запуске установленного приложения на Windows и работе с локальными файлами.

Интернет, регистрация и приватность

Основные операции WinTopo выполняются в настольном приложении: открытие растра, обработка, векторизация и сохранение результата не описаны как облачная обработка. Файлы не требуется загружать в веб-редактор для самого преобразования. Это снижает риск передачи технических чертежей третьей стороне по сравнению с браузерными конвертерами.

Интернет нужен для получения установщика, онлайн-справки и покупки лицензии Pro. Страница загрузки содержит поля персональных данных, а лицензия Pro отправляется после покупки по e-mail и привязывается к серийному номеру конкретного компьютера. Для Freeware лицензионный код не требуется.

Отдельной учётной записи с облачным хранилищем, синхронизацией проектов или совместной работой в текущей продуктовой схеме нет. Также в функции WinTopo не входят генеративные ИИ-инструменты, облачное распознавание или мобильное продолжение проекта. Это специализированный локальный конвертер, а не универсальная графическая экосистема.

Цена, лицензия и ограничения оценочной WinTopo Pro

WinTopo Freeware бесплатна и не требует покупки кода. Платная WinTopo Pro на момент обзора стоит £200 за первую лицензию и £150 за каждую дополнительную. Модель не является подпиской: покупается лицензия для конкретного компьютера.

Каждая Pro-лицензия связана с уникальным Serial Number, который WinTopo генерирует на машине. Лицензия активирует Save, Print и Export полной работы именно на этом компьютере. Для второго компьютера требуется отдельная лицензия. При замене или модернизации системы, из-за которой старый код больше не подходит, разработчик предлагает обращаться за переносом лицензии.

Оценочная Pro позволяет запускать и пробовать расширенные функции, но не разрешает полностью сохранить результат. При попытке сохранить вектор без лицензии записывается лишь образец из центральной части изображения. Поэтому evaluation подходит для проверки качества алгоритма и интерфейса, но не для завершения полноценного рабочего проекта. Конкретный срок в днях в текущей справке не установлен; подтверждённое ограничение относится именно к сохранению.

Типичный рабочий сценарий: перевод скана плана в DXF

Рассмотрим воспроизводимый сценарий без превращения обзора в инструкцию. Есть скан чёрно-белого плана в TIFF, который требуется передать в CAD как DXF. Сначала изображение открывается через Open Image. Если фон серый и линии недостаточно контрастны, корректируются яркость, контраст или threshold; в Pro при наличии пыли и отдельных точек применяется Despeckle.

1. Открыть исходный TIFF и увеличить несколько участков с тонкими линиями, пересечениями и подписями.
2. Подготовить растр так, чтобы нужные линии были непрерывными, а отдельный шум не воспринимался как геометрия.
3. Запустить One-Touch Vectorisation с Stentiford или Zhang Suen и сравнить, какой метод лучше сохраняет характер конкретного чертежа.
4. Проверить наложенные векторы: включить отображение узлов и при необходимости скрыть растр, чтобы оценить саму векторную геометрию.
5. Если полилиний слишком много, скорректировать Smoothing и Polyline Reduction, не увеличивая допуск настолько, чтобы исчезали короткие элементы.
6. В Pro исправить проблемные узлы вручную, а для размерного чертежа задать масштаб или контрольные точки.
7. Сохранить DXF и открыть его в целевой CAD-программе, где проверить размеры, пересечения, ориентацию дуг и замкнутость нужных контуров.

Этот сценарий показывает главное ограничение автоматической векторизации: кнопка One-Touch ускоряет старт, но не отменяет контроль. Скан содержит неоднозначности, которых нет в исходной CAD-модели. Пыль, растрирование текста, толщины линий, разрывы и деформация бумаги могут быть интерпретированы как реальные объекты. Чем выше цена геометрической ошибки, тем важнее после автоматического прохода открыть экспорт в целевой системе и проверить его как новый чертёж, а не как готовую копию растра.

Как проверять качество результата

Первый уровень контроля выполняется внутри WinTopo. Растр можно скрыть и показать только векторы, затем вернуть подложку и сравнить совпадение. Узлы и идентификаторы полилиний помогают увидеть, где одна логическая линия разрезана на множество объектов. В Pro цвет и высота также могут выводиться рядом с полилиниями.

Второй уровень — геометрический. На прямых участках проверяют отсутствие лишних зигзагов, на T-образных узлах — фактическое соединение, на замкнутых контурах — замыкание. Для дуг в Pro нужно убедиться, что распознавание не превратило плавный, но не круговой контур в чрезмерно простую дугу.

Третий уровень — масштаб и координаты. После геопривязки курсор показывает векторные координаты, что позволяет сверить несколько известных точек. При использовании более трёх контрольных точек RMS Error помогает найти выбросы. После экспорта в CAD или GIS следует повторно измерить хотя бы один известный отрезок и проверить несколько опорных координат.

Четвёртый уровень — совместимость формата. DXF нужно открыть именно в той программе, где он будет использоваться. Для Pro отдельно проверяют поведение arc entities и arcs-in-polylines. SHP следует проверить на разделение линейных и полигональных объектов, если использовалась соответствующая опция. WTX нужно проверять вместе с доступностью исходного растра.

Частые проблемы и диагностика

WinTopo не удаётся скачать или система блокирует установщик

Официальная страница предлагает исполняемый установщик и альтернативный ZIP с установщиком. Если корпоративная политика или защитное ПО блокирует EXE-загрузку, ZIP предназначен именно как альтернативный вариант. Перед запуском важно убедиться, что файл получен с домена WinTopo и не подменён сторонней сборкой.

Изображение открывается, но векторизация создаёт слишком много мусора

Причина обычно находится в растре: пыль, JPEG-артефакты, слабый контраст, текстура бумаги или цветной фон превращаются в дополнительные пиксельные линии. Для диагностики нужно увеличить проблемную область до запуска векторизации. Если шум виден уже на растре, следует корректировать исходник: threshold, grayscale, contrast, а в Pro — Despeckle и другие операции очистки.

Линии получаются ломаными и состоят из множества коротких сегментов

Сырой lossless-результат WinTopo намеренно создаёт вектор на каждом существенном изменении направления однопиксельной линии. Для уменьшения лесенки используются Smoothing и Polyline Reduction. Увеличивать tolerance следует постепенно, каждый раз проверяя короткие элементы и углы, потому что агрессивное сокращение уменьшает файл ценой деталей.

Прямая линия разрывается на пересечениях

Так ведёт себя Freeware: полилинии останавливаются на каждом пересечении. В Pro можно выбрать Continue vectors across intersections и при необходимости Lock intersection positions. Если задача требует непрерывных инженерных трасс через множество пересечений, это одно из принципиальных оснований использовать Pro.

Кривые состоят из отрезков вместо дуг

Распознавание дуг относится к Pro и должно быть включено в настройках. Два основных параметра — tolerance и minimum curve. Слишком строгий tolerance сокращает количество распознанных дуг, а слишком высокий может ухудшить соответствие растру. После изменения параметров нужно проверять не только визуальную плавность, но и геометрию в целевом CAD.

DXF имеет неправильный физический размер

Без масштаба один пиксель превращается в одну векторную единицу. Если исходник был отсканирован с произвольным DPI, полученный DXF может оказаться геометрически правильным по форме, но неверным по размеру. Решение — задать scale или в Pro выполнить геопривязку по известным точкам, затем проверить известный размер после экспорта.

Геопривязка даёт большие ошибки на части изображения

При трёх контрольных точках преобразование проходит точно через них, поэтому локальные деформации бумаги могут оставаться незаметными на этих точках. При большем наборе RMS Error помогает увидеть несогласованность. Сначала проверяют правильность введённых координат и выбора пикселей, затем исключают явно ошибочную контрольную точку и сравнивают Total RMS Error.

WTX больше не открывает исходный проект целиком

WTX не содержит сам растр, а хранит ссылку на его расположение. Если изображение перемещено, переименовано или удалено, WinTopo не сможет восстановить исходную сессию в прежнем виде. Для переноса проекта нужно сохранять WTX и связанный растр вместе и учитывать исходные пути.

WinTopo Pro работает, но сохранённый файл содержит только часть изображения

Это штатное ограничение незарегистрированной Pro. Оценочная редакция позволяет использовать функции, но полное сохранение требует лицензии. Если полноценный экспорт нужен без оплаты, следует использовать WinTopo Freeware и учитывать её функциональные ограничения.

Большой скан резко замедляет обработку

Некоторые методы требуют дополнительной памяти, особенно Canny. Опция Retain Original Image тоже хранит копию исходника. Для диагностики полезно сравнить обработку меньшего фрагмента или уменьшенной копии. WinTopo поддерживает Resize и снижение разрешения; после уменьшения нужно убедиться, что критичные мелкие элементы не исчезли.

Дуги в DXF отображаются некорректно в другой программе

WinTopo Pro предлагает два режима DXF для дуг: сохранять их внутри полилиний либо отдельными ARC entities. Если принимающее приложение плохо поддерживает arc segments внутри polyline, следует экспортировать отдельные ARC entities и повторно проверить файл. WMF и EMF для точных дуг менее предпочтительны.

Плюсы и минусы

Кому подойдёт

• пользователям Windows, которым требуется переводить сканированные чертежи и планы в DXF;
• специалистам GIS, которым в Pro нужны GeoTIFF, контрольные точки, SHP и world files;
• инженерам и архивам с большим массивом однотипных растров, где оправданы Batch Processing и command line;
• тем, кому нужен бесплатный локальный конвертер для чётких схем без продвинутой ручной доработки;
• пользователям, которые хотят сначала автоматически извлечь линии, а затем вручную поправить отдельные проблемные узлы в той же программе.

Кому не подойдёт

• пользователям macOS, Linux, iOS или Android, которым нужен нативный инструмент на своей платформе;
• дизайнерам, которым требуется художественная трассировка логотипов, иллюстраций и цветных изображений с привычной средой редактирования SVG;
• тем, кому нужен браузерный процесс без установки программы;
• командам, которым необходимы облачное хранение, совместное редактирование, история версий и доступ через аккаунты;
• пользователям, которым нужен OCR текста как самостоятельных редактируемых CAD-текстов: WinTopo фокусируется на геометрии линий, а не на распознавании текста;
• задачам, где требуется полностью автоматический результат без последующей проверки масштаба, пересечений и качества векторизации.

Альтернативы WinTopo

Scan2CAD

Scan2CAD — более современный специализированный продукт для CAD/CNC-конвертации. Он умеет пакетно преобразовывать изображения и PDF в DXF, DWG или G-code, включает OCR и имеет средства автоматизации. Его стоит рассматривать, когда задача выходит за рамки простой геометрической трассировки WinTopo и требуется распознавание текстовых элементов, DWG или более развитая современная цепочка CAD-конвертации.

AutoCAD Raster Design

Raster Design входит в актуальный AutoCAD как специализированный toolset и работает непосредственно внутри AutoCAD-среды. Он умеет создавать линии, полилинии, окружности, дуги и текстовые объекты из растра, а также позволяет проверять размеры и геометрию во время векторизации. Этот вариант логичнее для организации, где AutoCAD уже является основной рабочей системой и результат нужно редактировать как обычные AutoCAD entities без отдельного промежуточного приложения.

Inkscape

Inkscape содержит Trace Bitmap, преобразующий растр в редактируемые векторные paths. Он лучше соответствует задачам SVG, иллюстраций, силуэтов и графического дизайна. Для инженерных DXF/SHP-процессов, геопривязки карт и контроля полилиний WinTopo специализирован сильнее, зато Inkscape даёт полноценную среду редактирования векторной графики и работает не только на Windows.

Adobe Illustrator

Illustrator использует Image Trace для превращения растров в редактируемую векторную графику и предлагает набор presets и расширенных параметров трассировки. Это альтернатива для дизайнерских задач, логотипов и иллюстраций, где важны формы, заливки, группировка и дальнейшее художественное редактирование. Для сканированных инженерных планов с геопривязкой и SHP/DXF WinTopo имеет более прямую предметную модель.

FAQ

WinTopo действительно бесплатна?

Да, если речь о WinTopo Freeware. Для неё не нужен лицензионный код, а сохранение результата не ограничено. WinTopo Pro — отдельная платная редакция с расширенными алгоритмами, геопривязкой, ручной оцифровкой, пакетной обработкой и другими функциями.

Можно ли использовать WinTopo Pro бесплатно как пробную версию?

Pro можно установить и оценить без лицензии, но полное сохранение заблокировано. При сохранении создаётся только образец центральной части изображения. Поэтому пробный режим предназначен для проверки возможностей, а не для завершения проекта.

Есть ли у WinTopo ограничение по сроку пробного периода?

Текущая справка описывает функциональное ограничение сохранения Pro и не задаёт подтверждённого срока в днях. Поэтому ориентироваться следует на то, что до покупки можно оценивать функции, но нельзя полностью сохранить рабочий результат.

Можно ли конвертировать фотографию?

WinTopo способен обрабатывать растровые изображения и Canny edge detection применим к границам объектов, в том числе на фотографических источниках. Однако программа предназначена для извлечения линий и контуров, а не для художественной векторизации фото с полноценным управлением заливками, стилями и объектами дизайна.

Поддерживает ли WinTopo PDF как входной формат?

PDF не входит в список файлов, которые Open Image открывает напрямую как растр. Для PDF с растровым изображением справка предлагает скопировать картинку в буфер обмена и вставить её в WinTopo. Векторный PDF при этом не становится отдельным нативным импортом.

Можно ли сохранить результат в SVG?

SVG отсутствует в подтверждённом наборе векторного экспорта WinTopo. Для SVG-трассировки удобнее использовать Inkscape или другой векторный редактор. WinTopo ориентирован на DXF, SHP, MIF, PDF, WMF/EMF и специализированные инженерные форматы.

Есть ли экспорт в DWG?

DWG не входит в перечень экспортных форматов WinTopo. Для AutoCAD-процесса основной обменный формат программы — DXF. Если проект требует непосредственного DWG-вывода на этапе растрово-векторного конвертера, следует выбрать другой инструмент.

Можно ли получить цветные векторы?

Да, но только в WinTopo Pro. Freeware создаёт чёрные полилинии. Pro переносит цвет растра в векторный результат и позволяет настраивать цветовые допуски, влияющие на разделение и продолжение линий.

Умеет ли WinTopo распознавать дуги?

WinTopo Pro умеет подбирать дуги к криволинейным растровым участкам. Пользователь управляет допуском и минимальной кривизной. В DXF дуги можно экспортировать внутри полилиний или отдельными ARC entities. В Freeware этой функции нет.

Можно ли обрабатывать несколько файлов сразу?

Да, в Pro. Batch Processing принимает набор растров, общую последовательность pre-processing и vectorisation, а также папку назначения. Командная строка позволяет автоматизировать тот же тип обработки без постоянного взаимодействия с интерфейсом.

Нужен ли интернет во время векторизации?

Сам рабочий процесс выполняется установленным настольным приложением с локальными файлами. Интернет используется для загрузки программы, обращения к онлайн-справке и покупки лицензии Pro. Обязательной облачной обработки исходных чертежей нет.

Можно ли восстановить проект из WTX на другом компьютере?

WTX хранит векторные данные и ссылку на исходный растр, но не сам растр. Для восстановления сессии связанное изображение должно быть доступно по ожидаемому пути. Поэтому при переносе проекта необходимо сохранять оба файла и учитывать их расположение.

Что выбрать для простого чертежа — Freeware или Pro?

Если исходник чистый, чёрно-белый, не требует геопривязки и достаточно получить DXF или другой поддерживаемый векторный файл, логично начать с Freeware. Pro оправдан, когда нужны дополнительные методы очистки, дуги, цвет, сложные пересечения, ручная правка, GIS-привязка или пакетная автоматизация.

Итог: для каких сценариев WinTopo остаётся рациональным выбором

Для единичного перевода чистого скана технической схемы в DXF сильная сторона WinTopo — наличие действительно бесплатной Freeware, а не короткого демо. Она даёт базовую автоматическую трассировку, сглаживание, сокращение полилиний и инженерный экспорт без покупки лицензии.

Для карт, геоданных и сложных технических чертежей основной интерес представляет Pro. Геопривязка, world files, SHP, цветные векторы, дуги, ручная оцифровка и управление пересечениями дают средства не только обвести картинку, но и подготовить вектор к дальнейшей инженерной работе. Пакетный режим и командная строка добавляют повторяемость для серийных задач.

При этом WinTopo не заменяет современный CAD, GIS или полноценный векторный редактор. Его область — промежуточный этап между растровым источником и векторной системой. Если нужен DWG с OCR, современная CAD-автоматизация или более богатый распознаватель объектов, Scan2CAD и AutoCAD Raster Design дают более широкие специализированные возможности. Если задача относится к логотипам, иллюстрациям и SVG, Inkscape или Illustrator соответствуют ей лучше.

Главный критерий выбора — тип исходника и требуемый формат результата. Для локальной Windows-векторизации чертежей и карт WinTopo остаётся действующим специализированным инструментом, но качество автоматического результата нужно проверять по геометрии, масштабу и совместимости в целевой программе, а не только по визуальному сходству с исходным растром.
